Geschossdecke und Ringanker prüfen: Was du vor dem Betonieren sehen kannst
Sobald Beton über der Decke liegt, siehst du nichts mehr von dem, was darunter war. Der Moment davor ist deine Gelegenheit, genau hinzuschauen.
Ich habe 40 Jahre auf dem Rohbau gearbeitet. Du musst kein Fachmann sein, um die wichtigsten Punkte zu erkennen. Die statische Beurteilung ist Sache der Fachleute, aber vieles kannst du sehen und fotografieren.
Kurz gesagt
- Obere Bewehrung: muss oben liegen, getragen von Unterstützungskörben, und darf nicht heruntergetreten sein.
- Aussparungen: Löcher für Abwasser, Lüftung, Kamin und Treppe vor dem Betonieren einschalen. Später bohren ist teuer.
- Deckenrand: Ist ein Dämmstreifen geplant, muss er durchgehend sitzen.
- Ringanker: An den Ecken müssen die Stäbe übergreifen, sonst ist der „Gürtel“ offen.
- Stürze: liegen links und rechts weit genug auf, häufig mindestens 11,5 cm.
- Nach dem Betonieren: Stützen nicht zu früh entfernen. Hart heißt nicht tragfähig.
Was Decke und Ringanker sind
Die Geschossdecke ist vereinfacht gesagt die waagerechte Konstruktion zwischen zwei Geschossen. Bevor sie betoniert wird, sieht man noch Schalung, Bewehrung, Aussparungen und verschiedene Einbauteile. Bei einer Elementdecke liegen fertige Platten mit Gitterträgern auf, darauf kommt der Aufbeton.
Der Ringanker, auch Ringbalken genannt, verläuft, wenn er im Plan vorgesehen ist, im oberen Bereich der Wände. Er hält das Haus wie ein Gürtel zusammen. Wie er genau ausgeführt werden muss, ergibt sich aus Statik und Planung.
Die obere Bewehrung
Eine Decke hat oft zwei Stahllagen, eine unten und eine oben. Die obere wird von Unterstützungskörben oben gehalten. Wird darauf herumgelaufen, liegt sie stellenweise fast unten, und dann fehlt genau der Stahl, der über den Wänden gebraucht wird. Hauptsache, der Stahl ist drin, denken viele. Das reicht nicht. Er muss dort liegen, wo er arbeitet.
Schau seitlich in die Bewehrung, Zollstock dazu, macht ein Foto und sprich es an, bevor betoniert wird.
Unterlage, Abstandhalter und Überlappungen
Wie bei der Bodenplatte gilt: Die untere Lage darf nicht auf der Schalung liegen, und Stäbe und Matten müssen ordentlich überlappen. Die häufigsten Fehler, die ich sehe:
- Die Bewehrung liegt an der Schalung an.
- Die Abstandhalter liegen zu weit auseinander.
- Der Baustahl liegt auf der Schalung auf.
- Wenn an der Schalung eine Isolierung vorgesehen ist: Sie ist beschädigt.
Aussparungen in der Decke
Für Abwasser, Lüftung, Kamin und Treppe brauchst du Öffnungen in der Decke. Die werden vor dem Betonieren mit Aussparungskästen eingeschalt. Vergleich ihre Lage mit dem Plan, am besten auch mit dem Plan der Haustechnik. Ist eine Aussparung vergessen, bohrt nicht einfach jemand ein Loch: Das ist teuer und kann genau die Bewehrung treffen. Dann gehört der Statiker gefragt.
Dämmung am Deckenrand
Je nach Wandaufbau gehört an den Deckenrand außen ein Dämmstreifen oder eine Randschale. Fehlt er, wird der Deckenrand zur Wärmebrücke. Dort verlierst du jeden Winter Heizgeld, und innen kann sich an der kalten Stelle Feuchtigkeit bilden. Schau, ob die Dämmung rundherum durchgehend sitzt.
Ringanker und Stürze
An den Ecken müssen die Stäbe des Ringankers mit Eckbügeln oder Winkeln übergreifen. Enden die Längsstäbe kurz vor der Ecke, ist der Gürtel offen. Später werden im Ringanker oft die Anker für die Fußpfette des Dachstuhls einbetoniert. Auch die solltest du fotografieren.
Über jedem Fenster und jeder Tür liegt ein Sturz. Er trägt die ganze Wand darüber und muss auf beiden Seiten weit genug aufliegen. Häufig sind es mindestens 11,5 Zentimeter, maßgeblich sind Hersteller und Statikplan. Ragt er nur ein paar Zentimeter auf die Wand oder ist er mit Ziegelstücken unterfüttert, ist das zu wenig. Miss links und rechts und fotografiere es, bevor weitergemauert wird.
Schalung, Stützen und Ausschalen
Frischer Beton ist sehr schwer. Die Stützen unter der Deckenschalung müssen senkrecht stehen, auf festem Grund und ausreichend dicht. Nach dem Betonieren braucht der Beton Zeit, bis er tragen kann. Hart heißt nicht tragfähig. Werden die Stützen zu früh entfernt oder wird die junge Decke gleich mit Steinpaletten belastet, kann sie sich bleibend durchbiegen oder reißen. Wann ausgeschalt werden darf, entscheidet nicht der Bauherr und nicht das Gefühl, sondern die Vorgabe der Fachleute.
Die häufigsten Mängel an Decke und Ringanker
Hier sind die Fälle, die ich am häufigsten sehe, mit dem, woran du sie erkennst.
Rot · Blatt 41
Obere Bewehrung heruntergetreten
Die obere Stahllage einer Decke muss oben bleiben, getragen von Unterstützungskörben. Wird sie beim Begehen heruntergetreten, fehlt ihre Wirkung, vor allem über den Wänden.
- obere und untere Lage liegen fast aufeinander
- keine Körbe oder Böcke zwischen den Lagen
- Trittstellen, an denen die Matte nach unten gebogen ist
Gelb · Blatt 42
Aussparung in der Decke vergessen
Für Abwasser, Lüftung, Kamin und Treppe brauchst du Öffnungen in der Decke. Die werden vor dem Betonieren eingeschalt. Später zu bohren ist teuer und kann die Bewehrung treffen.
- keine Aussparungskästen auf der Schalung
- Kästen an anderer Stelle als im Plan
- Haustechnik-Plan fehlt auf der Baustelle
Gelb · Blatt 43
Dämmung am Deckenrand fehlt
Je nach Wandaufbau gehört an den Deckenrand außen ein Dämmstreifen oder eine Randschale. Fehlt er, wird der Deckenrand zur Kältebrücke, an der sich innen Feuchtigkeit bilden kann.
- Schalung außen ohne Dämmung
- Beton läuft bis zur Außenkante
- Dämmung nur stellenweise

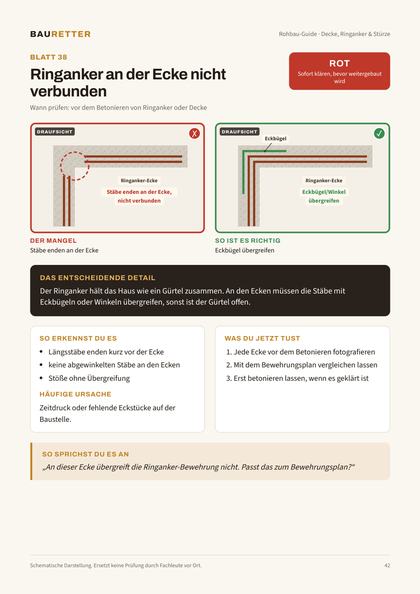

Rot · Blatt 38
Ringanker an der Ecke nicht verbunden
Der Ringanker hält das Haus wie ein Gürtel zusammen. An den Ecken müssen die Stäbe mit Eckbügeln oder Winkeln übergreifen, sonst ist der Gürtel offen.
- Längsstäbe enden kurz vor der Ecke
- keine abgewinkelten Stäbe an den Ecken
- Stöße ohne Übergreifung
Rot · Blatt 39
Sturz mit zu kurzem Auflager
Ein Sturz über Fenster oder Tür muss auf beiden Seiten weit genug auf der Wand aufliegen. Die Mindestlänge steht in der Herstellerangabe. Ragt er nur ein paar Zentimeter auf die Wand, ist das zu wenig.
- Sturz liegt nur knapp auf
- Auflager links und rechts unterschiedlich lang
- Auflager mit Ziegelstücken unterfüttert
Rot · Blatt 40
Deckenstützen zu früh entfernt
Frischer Beton braucht Zeit, bis er tragen kann. Werden die Stützen zu früh entfernt oder wird die Decke gleich mit Steinpaletten belastet, kann sie sich bleibend durchbiegen oder reißen.
- Stützen wenige Tage nach dem Betonieren schon weg
- schwere Paletten auf der jungen Decke
- Durchbiegung oder Risse an der Unterseite
Rot · Blatt 44
Elementdecke beschädigt
Bei Elementdecken liegen fertige Platten mit Gitterträgern auf. Verbogene oder abgerissene Gitterträger und weit klaffende Stöße gehören vor dem Aufbeton geklärt.
- Gitterträger eingedrückt oder abgerissen
- Platten mit Rissen oder Ecken weg
- breite Spalten zwischen den Platten
Rot · Blatt 45
Unsichere Unterstützung der Schalung
Frischer Beton ist sehr schwer. Die Stützen unter der Deckenschalung müssen senkrecht stehen, auf festem Grund und ausreichend dicht. Schiefe Stützen auf losem Boden sind gefährlich.
- Stützen stehen schräg
- Stützen auf Erde oder Steinen statt auf Platte oder Bohle
- große Abstände zwischen den Stützen
Was du in jedem dieser Fälle konkret tust und mit welchem Satz du es beim Bauleiter ansprichst, steht auf dem jeweiligen Blatt im Rohbau-Guide.
Was du als Bauherr nicht beurteilen kannst
Beim Ringanker kannst du als Bauherr nur sehr eingeschränkt prüfen. Du kannst sehen, ob etwas offensichtlich anders aussieht als in den Plänen, und du kannst den Zustand vor dem Betonieren dokumentieren.
Nicht beurteilen kannst du normalerweise, ob Durchmesser, Anzahl und Lage der Bewehrungsstäbe, Übergreifungen, Verankerungen oder andere statische Details richtig ausgeführt wurden.
Fotos und Protokoll
Fotografiere vor dem Betonieren:
- die gesamte Fläche einmal von oben
- seitlich in die Bewehrung, sodass man den Abstand zwischen oberer und unterer Lage sieht
- Überlappungen und Abstandhalter
- jede Aussparung
- den Deckenrand mit Dämmung
- die Ecken des Ringankers
- jeden Sturz links und rechts mit Zollstock
Leg einen Zollstock oder Zettel mit Datum daneben. Notiere, was du gesehen hast, wo es war und an welchem Tag.
Wenn jemand sagt: „Passt schon“
Bei der Bewehrung höre ich ungern ein einfaches „Das passt schon“, wenn eine konkrete Frage offen ist. Zum Beispiel, wenn eine Aussparung anders sitzt als im Plan oder ein Anschlussbereich auffällig aussieht. Wenn gleich Beton darüberkommt, ist die Stelle danach nicht mehr sichtbar.
Wann ein Fachmann dazugehört
Ich würde einen Fachmann holen, sobald es um die tatsächliche statische Beurteilung geht. Außerdem, wenn:
- die Bewehrung erkennbar von den Unterlagen abweicht,
- Öffnungen oder Aussparungen anders ausgeführt wurden,
- beim Ringanker oder Ringbalken Fragen zu Anschlüssen oder Unterbrechungen entstehen,
- sich die Decke nach dem Ausschalen sichtbar durchbiegt oder an der Unterseite reißt,
- sich etwas nicht nachvollziehbar klären lässt.
Häufige Fragen
Warum muss die obere Bewehrung oben liegen?
Weil sie dort die Kräfte aufnimmt, vor allem über den Wänden. Wird sie beim Begehen heruntergetreten und liegt fast auf der unteren Lage, fehlt genau dort ihre Wirkung. Unterstützungskörbe halten sie in Position.
Was mache ich, wenn eine Aussparung in der Decke vergessen wurde?
Nicht einfach bohren lassen. Ein nachträgliches Loch ist teuer und kann die Bewehrung treffen. Frag, ob der Statiker die Stelle freigibt, und halte das schriftlich fest.
Wie weit muss ein Sturz aufliegen?
Auf beiden Seiten weit genug, häufig mindestens 11,5 Zentimeter. Maßgeblich sind die Herstellerangabe und der Statikplan. Ein Sturz, der nur ein paar Zentimeter aufliegt oder mit Ziegelstücken unterfüttert ist, liegt zu kurz auf.
Wann dürfen die Deckenstützen entfernt werden?
Nicht nach Gefühl und nicht nach einer festen Zahl von Tagen. Entscheidend ist, ob der Beton die nötige Festigkeit erreicht hat. Das geben Planung und Fachleute vor. Hart heißt nicht tragfähig.
Was ist ein Ringanker?
Ein bewehrter Betonbalken im oberen Bereich der Wände, der das Haus wie ein Gürtel zusammenhält. An den Ecken müssen die Stäbe übergreifen, sonst ist der Gürtel offen.
