Bewehrung der Bodenplatte prüfen: Abstandhalter, Überlappung, Fotos
Bevor die Bodenplatte betoniert wird, liegt die Bewehrung offen da: ein Gitter aus Baustahl. Sobald der Beton drin ist, sieht man sie nie wieder. Das ist der einzige Moment, in dem du selbst prüfen kannst, ob sie richtig verlegt ist.
Ich habe 40 Jahre auf dem Rohbau gearbeitet. Du musst kein Fachmann sein, um die wichtigsten Punkte zu erkennen. Du brauchst einen Zollstock, dein Handy und eine halbe Stunde, bevor die Betonpumpe kommt.
Kurz gesagt
- Abstandhalter: Der Stahl darf nirgends auf Folie oder Boden liegen, auch nicht am Rand.
- Überlappung: Matten und Stäbe müssen ein ordentliches Stück überlappen. Wie viel, steht im Bewehrungsplan. Ein paar Zentimeter reichen nie.
- Folie und Dämmung: ganz, überlappt, dicht gestoßen.
- Fundamenterder: läuft ohne Lücke rundherum, mit Anschlussfahne nach innen.
- Rohre: Alle Durchführungen für Abwasser und Leitungen müssen vor dem Betonieren drin sein.
- Fotos: von allem, mit Zollstock im Bild. Danach ist es unter Beton.
Was die Bewehrung macht
Die Stahlmatten nehmen die Zugkräfte auf, die der Beton allein nicht gut aushält. Damit sie das können, müssen sie im Beton an der richtigen Stelle liegen. Dafür sorgen die Abstandhalter. Liegt der Stahl zu tief, fehlt unten die Betonschicht, die ihn vor Rost schützt. Rostet der Stahl mit den Jahren, kann die Platte reißen. Das merkst du dann erst, wenn längst der Estrich drauf ist.
Der richtige Moment
Die Bodenplatte entsteht in mehreren Schritten, und bei jedem gibt es etwas zu sehen:
- Vor allem anderen: Ist eine Sauberkeitsschicht geplant? Ohne sie wird direkt auf die Erde betoniert, Erde mischt sich in den Beton, und die Abstandhalter sinken ein.
- Bevor die Bewehrung kommt: Folie und Dämmung unter der Platte, solange man sie noch sieht.
- Wenn die Bewehrung liegt: Abstandhalter, Überlappungen, Fundamenterder, Rohrdurchführungen.
- Direkt vor dem Betonieren: noch einmal drüberschauen, ob nach dem Begehen alles noch so liegt.
Die Abstandhalter
Abstandhalter sind kleine Stücke aus Kunststoff oder Beton, die den Baustahl über dem Boden halten, damit der Beton ihn von allen Seiten umschließt. Am besten siehst du, ob sie richtig sitzen, wenn du dich hinkniest und seitlich unter die Matte schaust: Zwischen Stahl und Folie muss ein Spalt sein. Der Stahl sollte auch an den Rändern nicht an der Schalung anliegen.
Die häufigsten Fehler, die ich gesehen habe:
- Abstandhalter fehlen.
- Sie sind nicht gleichmäßig verteilt, sodass der Baustahl durchhängt.
- Die Matte wurde beim Begehen eingedrückt und liegt stellenweise auf.
Überlappung der Matten und Stäbe
Wo zwei Stäbe oder Matten aneinandergrenzen, müssen sie ein ordentliches Stück überlappen, damit die Kraft von einem Stahl auf den nächsten übergeht. Wie lang die Überlappung sein muss, steht im Bewehrungsplan. Als Faustregel für dich: Ist sie kürzer als eine Handbreit oder liegen Matten nur Kante an Kante, frag nach. Leg den Zollstock dran und mach ein Foto.
Folie, Dämmung und Sauberkeitsschicht
Unter der Platte liegt je nach Planung eine Folie, manchmal auch Dämmung. Die Folie muss ganz sein und an den Stößen überlappen. Risse und offene Stöße entstehen oft erst, wenn Leute darüberlaufen oder Stahl abgeladen wird. Liegt Dämmung unter der Platte, müssen die Platten dicht gestoßen und versetzt verlegt sein. Jede offene Fuge ist später eine kalte Stelle im Boden.
Fundamenterder und Rohrdurchführungen
Der Fundamenterder ist ein Band oder Rundstahl, das im Fundament rundherum läuft. Verfolge es einmal komplett: Es muss ohne Lücke umlaufen, an jeder Verbindung geklemmt sein, und eine Anschlussfahne muss nach innen zum Hausanschlussraum herausschauen. Der Elektriker braucht später einen Nachweis. Ohne Foto davon kann es Ärger bei der Abnahme geben.
Genauso wichtig sind die Rohrdurchführungen für Abwasser und Leitungen. Werden sie vor dem Betonieren nicht eingeplant, muss die fertige Platte später aufgestemmt werden, und dabei kann genau die Bewehrung beschädigt werden, die für die Stabilität sorgt. Vergleich die Lage der Rohre mit dem Plan.
Rost am Stahl
Ein leichter, gleichmäßiger Rostfilm ist normal und stört nicht. Das ist Flugrost, wie bei Bremsscheiben nach einer Regennacht. Mach den Fingernagel-Test: Blättert der Rost in Schuppen ab und wirkt der Stab rau und narbig, ist das mehr als Flugrost. Dann frag, ob der Stahl so verbaut werden darf.
Die häufigsten Mängel an Bodenplatte und Bewehrung
Nicht alles, was komisch aussieht, ist ein Mangel. Hier sind die Fälle, die ich am häufigsten sehe, mit dem, woran du sie erkennst.

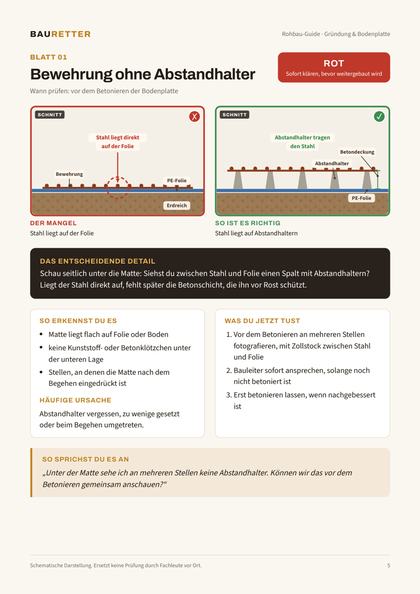

Rot · Blatt 01
Bewehrung ohne Abstandhalter
Schau seitlich unter die Matte: Siehst du zwischen Stahl und Folie einen Spalt mit Abstandhaltern? Liegt der Stahl direkt auf, fehlt später die Betonschicht, die ihn vor Rost schützt.
- Matte liegt flach auf Folie oder Boden
- keine Kunststoff- oder Betonklötzchen unter der unteren Lage
- Stellen, an denen die Matte nach dem Begehen eingedrückt ist
Rot · Blatt 09
Bewehrungsstöße zu kurz
Wo zwei Stäbe oder Matten aneinandergrenzen, müssen sie ein ordentliches Stück überlappen, damit die Kraft weitergegeben wird. Wie lang, steht im Bewehrungsplan. Ein paar Zentimeter reichen nie.
- Stäbe enden kurz nacheinander
- Matten liegen nur Kante an Kante
- Überlappung deutlich kürzer als eine Handbreit
Rot · Blatt 02
Fundamenterder unterbrochen
Verfolge das Erder-Band einmal komplett rundherum: Es muss ohne Lücke umlaufen und an jeder Verbindung geklemmt sein, und es muss eine Anschlussfahne nach innen zum Hausanschlussraum herausschauen.
- Band oder Rundstahl endet irgendwo ohne Verbindung
- Stöße nur aufeinandergelegt statt geklemmt
- keine Anschlussfahne sichtbar
Gelb · Blatt 08
Folie unter der Bodenplatte beschädigt
Die Folie unter der Bodenplatte trennt Beton und Untergrund. Sie muss ganz sein und an den Stößen überlappen. Risse und offene Stöße entstehen oft erst, wenn Leute darüberlaufen oder Stahl abgeladen wird.
- Risse oder Löcher in der Folie
- Bahnen stoßen ohne Überlappung aneinander
- Erde oder Schotter schaut durch
Gelb · Blatt 12
Offene Fugen in der Dämmung unter der Platte
Liegt Dämmung unter der Bodenplatte, müssen die Platten dicht gestoßen und versetzt verlegt sein. Jede offene Fuge ist später eine kalte Stelle im Boden.
- sichtbare Spalten zwischen Dämmplatten
- Fugen laufen durch beide Lagen
- abgebrochene Ecken
Gelb · Blatt 03
Wasser und Schlamm in der Fundamentgrube
Steck einen Stock in die Sohle: Bleibt er in weichem Schlamm stecken oder steht Wasser darüber, darf nicht einfach betoniert werden. Feuchte, aber feste Erde ist dagegen normal.
- Pfützen oder Wasserstand in der Grube
- aufgeweichte, matschige Sohle
- Erde ist von den Grubenwänden nachgerutscht
Gelb · Blatt 10
Rost an der Bewehrung
Ein leichter, gleichmäßiger Rostfilm (Flugrost) ist normal und stört nicht. Blättert der Rost aber in Schuppen ab, wenn du mit dem Finger darüberfährst, ist es mehr als Flugrost. ROT, wenn der Stab sichtbar dünner geworden ist.
- Rost lässt sich in Plättchen abkratzen
- Stab wirkt rau und narbig
- Stahl lag lange ungeschützt im Dreck
Was du in jedem dieser Fälle konkret tust und mit welchem Satz du es beim Bauleiter ansprichst, steht auf dem jeweiligen Blatt im Rohbau-Guide.
Was du fotografieren solltest
- die ganze Fläche einmal von oben, aus mehreren Ecken
- seitlich unter die Matte, sodass man die Abstandhalter sieht
- Überlappungen mit Zollstock
- den Stahl an den Rändern
- den Fundamenterder mit Verbindungen und Anschlussfahne
- alle Rohrdurchführungen
- den Lieferschein des Betons am Betoniertag
Leg einen Zollstock oder einen Zettel mit Datum daneben. Diese Fotos können später im Streitfall wichtig sein.
Wenn jemand sagt: „Passt schon“
Der Satz, den ich am häufigsten gehört habe, ist: „Passt schon, hab ich schon öfter gemacht.“ Mit Erfahrung hat das nichts zu tun. Eine gute Antwort erklärt dir, warum es passt, und zeigt es dir am Plan. Bleib freundlich, aber frag nach, und halte die Antwort kurz schriftlich fest.
Wann ein Gutachter sinnvoll ist
Wenn etwas eindeutig vom Plan abweicht und die Antworten auf deine Fragen nicht nachvollziehbar sind, hole einen Fachmann dazu, bevor betoniert wird. Danach geht das nicht mehr. Ein Gutachter kostet oft nur einen Bruchteil dessen, was ein übersehener Mangel später in der Sanierung kostet.
Häufige Fragen
Wie erkenne ich, ob die Abstandhalter richtig sitzen?
Knie dich hin und schau seitlich unter die Matte. Zwischen Stahl und Folie muss überall ein Spalt sein. Liegt der Stahl irgendwo direkt auf Folie, Boden oder am Rand an der Schalung, fehlen dort Abstandhalter.
Wie lang muss die Überlappung der Bewehrungsmatten sein?
Das steht im Bewehrungsplan und hängt vom Stahl ab. Ein paar Zentimeter reichen nie. Ist die Überlappung kürzer als eine Handbreit oder liegen Matten nur Kante an Kante, frag nach.
Ist Rost an der Bewehrung schlimm?
Ein dünner, gleichmäßiger Flugrost ist normal und stört nicht. Blättert der Rost beim Fingernagel-Test in Schuppen ab und wirkt der Stab rau und narbig, ist das mehr als Flugrost. Dann frag, ob der Stahl so verbaut werden darf.
Was ist ein Fundamenterder?
Ein Band oder Rundstahl, das im Fundament rundherum läuft und später für Blitzschutz und Erdung gebraucht wird. Es muss ohne Lücke umlaufen, an den Verbindungen geklemmt sein und eine Anschlussfahne nach innen haben.
Wann sollte ich die Bodenplatte prüfen?
Am besten zweimal: wenn Folie und Dämmung liegen, und noch einmal, wenn die Bewehrung fertig ist, kurz bevor betoniert wird. Danach ist alles unter Beton.
